产品类型-系列描述：

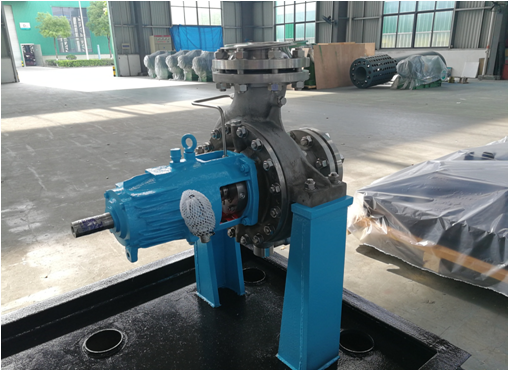

　　OH 型石油化工流程泵为卧式、单级、单吸、悬臂式离心泵，是根据 API610 标准要求设计，SZA/SZE泵型。该系列泵在泵的支撑、轴承布置、预留接口、冷却冲洗、腔体结构等方面严格按照标准设计。合理规划，增强零部件的通用性，减少备品种类数量和维护时间。预留温度、振动、压力检测接口，提升泵的监控智能化程度，提升设备可靠性系数。该系类泵水力优良，型谱覆盖全面，高效高抗汽蚀。并根据大量试验数据结合水力分析软件进行优化，使得其水力性能达到当前国家领先水平。根据不同场合工况条件的差异， OH 系列泵配备多种结构形式，以便在各工况下均有优异配置，不同配置的泵其密封腔尺寸均为API 标准密封腔尺寸，可以设置不同的密封组合形式。

参数：

依据标准：API610 11th

API标准泵结构型式：OH1、OH2

适用流量范围：2 ~ 3000m3/h

适用扬程范围：~300 m

最高设计压力：11 MPa

适用温度范围：-40 ~ 450 ºC

DN口径：25 – 500 mm

领域： 该系列泵适合输送清洁或含有颗粒的，中性或有腐蚀性的介质以及易燃、易爆的介质。其在石油化工、煤化工、炼油厂、各种类型发电厂、和各种水处理厂等场合均有广泛、成熟应用。

产品剖面图：

1.体盖、叶轮设置密封口环，严格按照API610要求硬度和间隙，保证高效、稳定，提升使用寿命，减少备件更换。

2.中心支撑适用温度范围广，5.0MPa设计压力。蜗壳结构，出口80mm以上采用双蜗壳结构，自平衡径向力，减少转子挠度。

3.符合API682标准的密封腔尺寸，根据需求可配置各种密封形式。

4.预留轴承测温、油室测温、轴承测振接口以便用户配备监控。

5.符合API610标准轴承配置要求，采用背靠背安装一对角接触球轴承或一对圆锥滚子轴承与一个圆柱滚子轴承组合承受残余径向力和轴向力。

6.可选配迷宫防尘盘和机械油封。其可以有效防止灰尘进入箱体对轴承造成破坏，也可以防止润滑油外漏，提高轴承寿命。

7.辅助支脚支撑—也可选用取消支撑。

8.溅油润滑，使轴承润滑更均匀可靠，箱体外布置散热片，提升箱体散热面积，降低轴承温度。

9.泵盖设计压力与泵体相同，严格计算泵盖强度、刚度。预留冷却（保温）腔，使泵及密封适用于更为广泛的领域。

10.选用优秀的水力模型，使泵运行稳定，高效，高抗汽蚀。平衡孔结构平衡轴向力，叶轮螺母卡盘结构保证绝对防松。
